波段操作技法：绘制通道线
许多股票行情软件中都提供了通道线的绘制工具，绘制后如果位置没有放置正确，还可以调整其位置。下面分别讲解二轨与三轨通道线的绘制方法。
1.绘制二轨通道线
两条平行线的通道线绘制方法与绘制趋势线的方法类似，将至少两个波段的波谷或波峰相连接即可。
股票行情软件中都带有画线工具箱，通过工具箱中的平行线工具便可一次性绘制出趋势线及平行于趋势线的通道线。
应用实例：绘制上升通道线与下降通道线
下面以在通达信行情软件中绘制上升通道线与下降通道线为例进行演示，在其他股票行情软件中绘制通道线的方法与此类似。

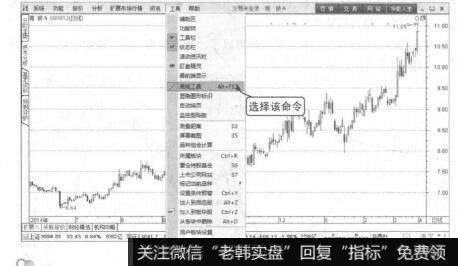

step01在通达信软件中打开要绘制其通道线的股票，如这里打开南玻A（000）的K线图，选择“工具/画线工具”命令（或按【At+F12】组合键）。
通过工具栏按钮调出工具箱
step01在通达信界面左侧单击竖排工具栏中的“画线工具”按钮也可以显示出“画线工具”工具箱。如果界面左侧没有竖排工具栏，可以选择“工具/工具栏”命令将其显示出来，按【ctrl+3】组合键也可以显示或隐藏竖排工具栏。

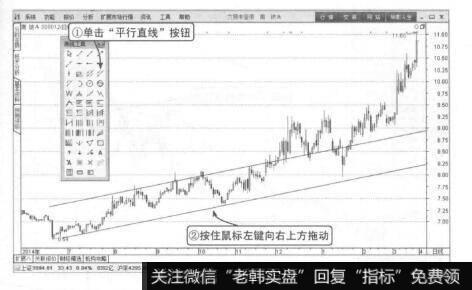

step02在软件界面中出现“画线工具”工具箱，单击工具箱中的“平行直线”按钮∥，鼠标指针变为p形状，将其移至2014年6月19日的波段最低点处，按住鼠标左键不放，此时屏幕中出现一条直线，按住鼠标左键不放向右上方拖动。

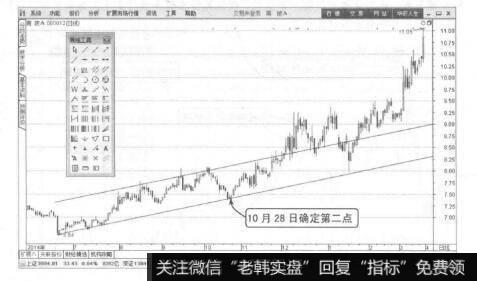

Step03拖动到第二个大波段低点10月28日处的最低价处时释放鼠标左键，完成相邻两个波段低点的连接，此时移动鼠标，将出现一条跟随鼠标指针移动的平行线。

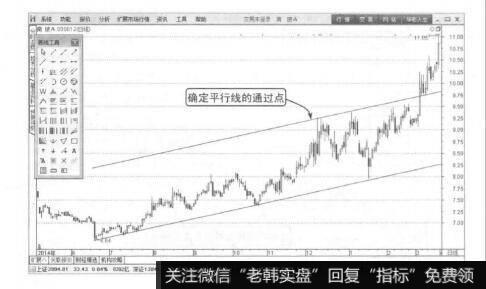

step04向上移动鼠标指针至该波段最高点位置处单击，从而确定平行线的位置，完成上升通道线的绘制。

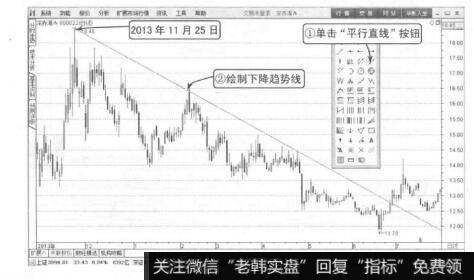

Step05打开深赤湾A（000）的K线图，单击画线工具箱中的“平行直线”按钮，然后将变为P形状的鼠标指针移至2013年11月25日的波段最高价位处，按住鼠标左键不放，此时屏幕中出现一条直线，按住鼠标左键不放向右下方拖动至2014年2月13日的大波段最高价位处释放。

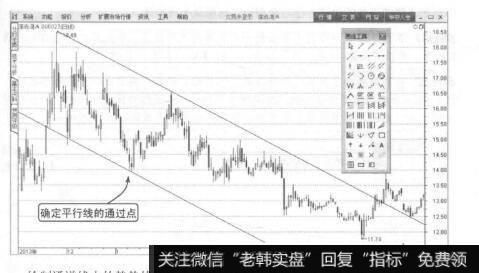

Step06此时出现一条跟随鼠标指针移动的平行线。向下移动鼠标指针至该波段最低点位置处单击，确定平行线的位置，完成下降通道线的绘制。
绘制通道线中的趋势线的选点规则与绘制趋势线相同，指定平行线通过的位置时，如果遇到波段顶为长上影线时，不一定要通过上影线的最高点，而可以选择K线实体的最高点或酌情选择上影线上的某个点。
调节通道线的斜率与宽度
通过通道线的绘制过程我们知道，如果绘制的通道线位置不正确，可以单击通道线上的任何线将其选中，选中的通道线中将会出现3个控制点，其中趋势线上两个控制点，平行线上一个控制点，通过调整趋势线上的两个点的位置可以调整通道线的斜率；通过调整平行线上的点的位置可以调整通道的宽度。
2.绘制三轨通道线
三轨通道线可以通过画线工具箱中的“价格通道线”、“线形回归带”或“延长线形回归带”3种画线工具来绘制。
（1）用“价格通道线”工具绘制
用画线工具箱中的“价格通道线”工具就可以直接绘制带中轨的通道线，不过由于该工具是以中轨为趋势线，分别以中轨向两边做平行线的方法绘制通道线，因此在绘制时通常不能一步到位，需要绘制好方向后再进行调整。
应用实例：绘制三轨通道线
下面以中粮地产（000031）为例演示绘制带中轨的上升通道线的绘制方法，带中轨的下降通道线的绘制方法与此相似，这里就不再赘述。
step01在通达信软件中打开要绘制带中轨通道线的股票，如这里打开中粮地产的K线图，选择“工具/画线工具”命令（或按【At+F12】组合键）。

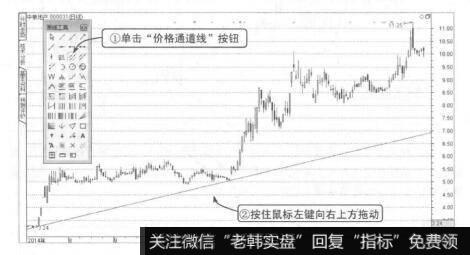

step02在软件界面中出现“画线工具”工具箱，单击工具箱中的“价格通道线”按钮，鼠标指针变为P形状，将其移至2014年7月9日的波段最低点处，按住鼠标左键不放，此时屏幕中出现一条直线，按住鼠标左键不放向右上方拖动。

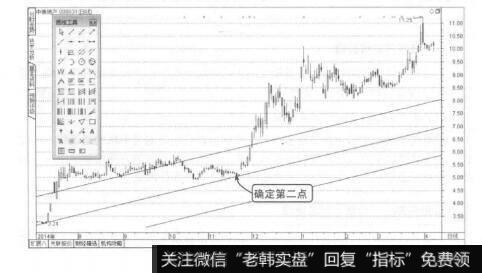

Step03拖动到第二个大波段低点11月21日位置处的最低价处时释放鼠标左键，完成相邻两个波段低点的连接，此时移动鼠标，将以刚刚绘制的趋势线为中轴，在该中轴两边出现两条对称且平行于该趋势线的平行线。
价格通道线的绘制说明
由于价格通道线是将绘制的趋势线作为中轨，因此无法直接确定中轨线的位置，因此需在绘制后通过调节其宽度和位置来将其放到适当位置处。绘制出趋势线后，鼠标指针向趋势线的任意边移动都会出现两条对称的平行线，但调节平行线宽度的控制点只会出现在随鼠标移动的那条平行线上。
step04向上移动鼠标指针至该波段最高点一半左右的位置处单击，确定两条平行线的宽度，此时由于通道线不在正确的位置上，还需要调整确定平行线的位置。

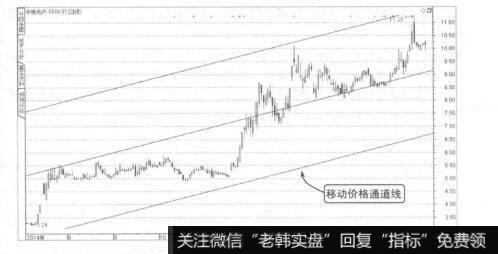

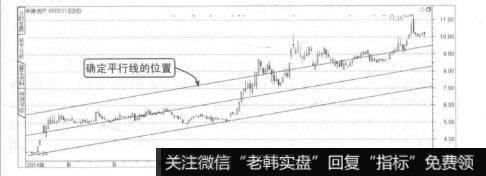

Step05将鼠标指针移到绘制出的通道线除控制点的任意位置上，当其变为心形状时，按下鼠标左键不放向上方拖动，移动时鼠标指针变为形状。

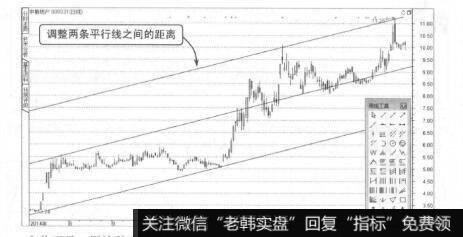

Stap6移动到适当位置处时，释放鼠标左键，此时由于上下两条平行线没有通过波段的高、低点，因此还需调整平行线的位置，方法是用鼠标指针拖动其中一条平行线上的控制点调整两条平行线的距离。
由此可见，用这种方法绘制三轨通道线可能需要移动几次通道线的位置和调节平行线的距离才能完成价格通道线的绘制。不过还有一种情况只需直接按平行通道线的绘制方法进行绘制，那就是股价在脱离原来的通道后形成新的通道的宽度与原通道相对于中轨对称的情况下，不过这类股的比例不多。
应用实例：绘制变轨后与原通道对称的三轨通道线
下面以江铃汽车（000550）为例演示绘制变轨后与原通道对称的上升通道线的绘制方法。

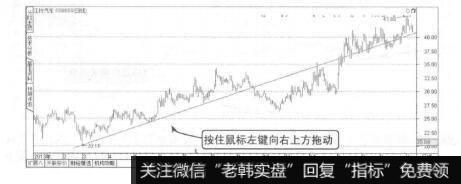

Step01在通达信软件中打开江铃汽车的K线图，选择“工具/画线工具”命令，在软件界面中出现“画线工具”工具箱，单击工具箱中的“价格通道线”按钮，鼠标指针变为形状，将鼠标指针移至2014年3月3日的波段最低点处，按住鼠标左键向右上方拖动。

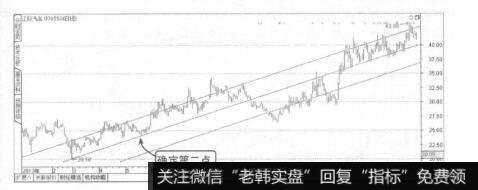

Step02拖动到第二个大波段低点5月21日位置处的最低价处时释放鼠标左键，此时移动鼠标，将以刚刚绘制的趋势线为中轴，在该中轴两边出现两条对称且平行于该趋势线的平行线。

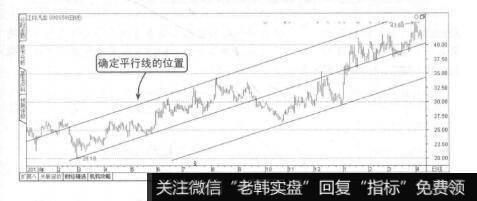

Step03向上移动鼠标指针至第一个大波段的最高点位置处单击，确定两条平行线的宽度，此时另一条平行线正好落在变轨后的回档低点位置处，因此不再需要调整位置。之后股价多次跌至下轨处都受到支撑。
（2）用“线形回归带”工具绘制
用“线形回归带”工具也可以绘制带中轨的通道线，而且在绘制时只需选择波段内的最低点所在的K线和另一根波段高点位置处的K线，该工具即可自动捕捉所选范围内的波段最低点与最高点，生成带中轨的通道线。
应用实例：绘制带中轨的通道线
下面仍以江铃汽车（000550）为例演示用“线形回归带”工具绘制带中轨的上升通道线的方法，以比较不同工具的优缺点。绘制带中轨的下降通道线的方法与此相似，这里就不再赘述。
step01在通达信软件中打开要绘制带中轨通道线的股票，如这里打开江铃汽车的K线图，选择“工具/画线工具”命令（或按【At+F12】组合键）。

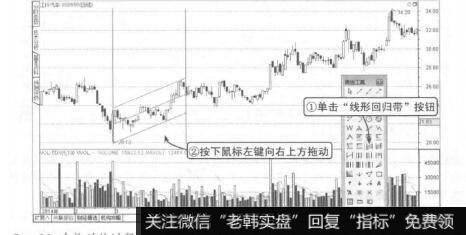

step02在软件界面中出现“画线工具”工具箱，单击工具箱中的“线形回归带”按钮，鼠标指针变为p形状，将其移至2014年2月28日的K线上，按住鼠标左键不放向右上方拖动。此时屏幕中出现两条垂直直线及三条平行的通道线。

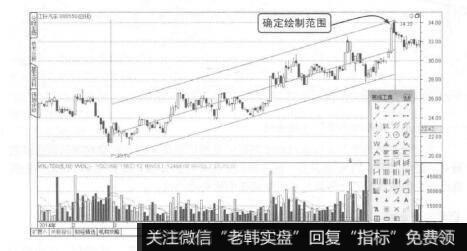

Step03在拖动的过程中，系统会自动捕捉当前两条垂直直线内的波段最低点与最高点来形成通道线，拖动到第二个大波段高点2014年8月8日位置处的最高价处时释放鼠标左键，以确定绘制范围。

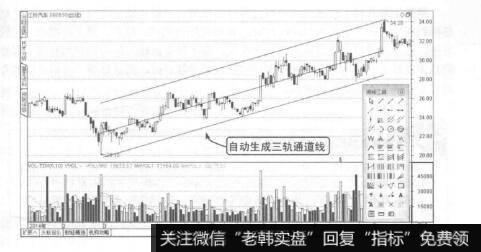

step04系统自动生成带中轨的通道线，且上、下两条平行线通过选择范围内的波段最高点与最低点。
（3）用“延长线形回归带”工具绘制
用“延长线形回归带”与用“线形回归带”工具绘制带三轨通道线的方法完全相同，不同的是用“延长线形回归带”工具绘制的通道线会自动向右方无限延伸，且以虚线表示，即选择的第二根K线后面会出现3条虚线显示的平行线，这样便于用该通道线来观察该股以后的走势，而用“线形回归带”工具绘制的通道线却没有这个功能。
“延长线形回归带”工具在“画线工具”工具箱中位于“线形回归带”工具后面，显示为按钮。如完全按照前面用“线形回归带”工具绘制江铃汽车（00050通道线的方法，用“延长线形回归带”工具进行绘制后的效果如图3-4所示。

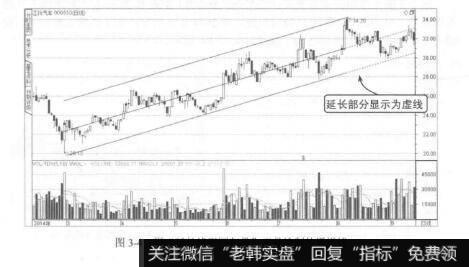

图3-4用“延长线形回归带”工具绘制的通道线
通过上面几种不同通道线绘制过程可以知道，“延长线形回归带”工具与“线形回归带”工具由于系统自动捕捉所选K线范围内的高、低点，因此绘制起来比较方便，但遇到波段高点或低点为长上影线，为了使支撑线与压力线更加有效，需要调整通道线上下轨的位置，使其不通过最高或最低点时，则最好用“价格通道线”或“平行线”工具绘制通道线。
改变通道线起点与终点的位置
用“延长线形回归带”工具与“线形回归带”工具绘制的通道线都只有两个控制点，位于中轨线的两端，拖动这两个控制点可以改变通道选择的起点或终点的位置，便于在股价发生较大波动后进行调整。在不同时间周期的K线上绘制通道线的方法相同，不过通道线一般不用于30分钟以下级别的周用。
